Hố bơm nước thải sâu, mỗi lần bảo trì phải xả cạn và xuống hố tháo bulông? Khớp nối nhanh bơm chìm DN50 giải quyết việc đó: bơm treo trên xích, thả theo ống dẫn hướng 1″ / Ø33,3×3,5 và khớp vào đế cỡ nối Ø50/G2″.
Khớp nối nhanh DN50 hoạt động thế nào

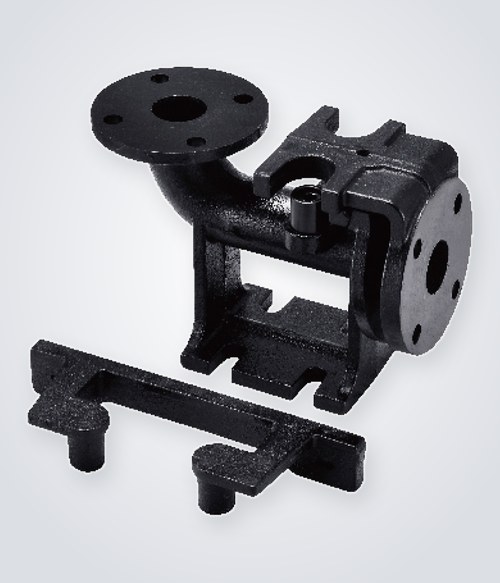

Đế khớp nối bắt chặt xuống sàn hố bằng bulông móng (4-M25 / 4-M28) và nối cố định với đường ống xả. Bộ gá bắt vào bích xả của bơm. Khi thả bơm, bộ gá trượt theo 2 ống dẫn hướng 1″ / Ø33,3×3,5 và tì vào mặt khớp của đế; trọng lượng bơm ép kín mối nối. Khi cần bảo trì, chỉ việc kéo bơm lên bằng xích, đường ống xả vẫn giữ nguyên.
So với lắp bơm cố định bằng bích
| Tiêu chí | Khớp nối nhanh | Bắt bích cố định |
|---|---|---|
| Bảo trì bơm | Kéo bơm lên bằng xích | Xuống hố tháo bulông |
| Đường ống xả | Giữ nguyên | Phải tháo |
| Xả cạn hố | Không cần | Thường phải xả |
Bảng kích thước chi tiết DN50
| T1 / T2 / T3 / T4 | 266 / 218 / 104 / 20,5 mm |
| T5 / T6 / T7 / T8 | 41 / 197 / 208 / 79 mm |
| K1 / K2 | 162 / 133 mm |
| S | 54,5 mm |
| h1 / h2 | 160 / 250 mm |
Ký hiệu kích thước theo bản vẽ lắp đặt trong catalogue PEROTAC Auto-Coupling.
Cao độ tâm ống xả h1 = 160 mm, h2 = 250 mm tính theo bản vẽ hãng.
Chọn đúng cỡ khớp nối
- Cỡ họng xả bơm: bơm xả DN50 thì dùng khớp nối DN50.
- Kiểu bích: bích 6 kg vòng tâm lỗ 100 mm, bích 10 kg vòng tâm lỗ 125 mm, 4-Ø14 lỗ.
- Ống dẫn hướng: 1″ / Ø33,3×3,5.
Xem các bơm chìm phù hợp tại bơm chìm nước thải.
Lỗi hay gặp
- Chọn sai kiểu bích: lỗ bích lệch, không bắt được bộ gá; kiểm tra bích 6 kg (100 mm) hay 10 kg (125 mm).
- Ống dẫn hướng cong hoặc lệch: bơm kẹt giữa đường, không vào khớp.
- Đế không phẳng: mối nối không kín, rò nước quanh khớp.
Lưu ý lắp đặt khớp nối nhanh DN50
- Đặt đế trên nền bê tông phẳng, bắt đủ bulông móng 4-M25 / 4-M28.
- Hai ống dẫn hướng 1″ / Ø33,3×3,5 phải thẳng, song song và vuông góc với đáy hố.
- Bắt giá đỡ phía trên bằng 2-M13 vào thành hoặc miệng hố.
- Dùng xích hoặc cáp inox đủ tải để nâng hạ bơm.
Các cỡ khớp nối nhanh PEROTAC
| Model | Cỡ nối | Ống dẫn hướng | Khối lượng |
|---|---|---|---|
| DN50 | Ø50/G2″ | 1″ | 17 kg |
| DN65 | Ø65/G2½” | 1″ | 24 kg |
| DN80 | Ø80/G3″ | 1½” | 31 kg |
| DN100 | Ø100/G4″ | 1½” | 45 kg |
| DN150 | Ø150/G6″ | 1½” | 96 kg |
| DN200 | Ø200/G8″ | 1½” | 132 kg |
| DN250 | Ø250/G10″ | 1½” | 179 kg |
| DN300 | Ø300/G12″ | 2″ | 230 kg |
Khối lượng tịnh theo catalogue; DN150 có bản PN6 96 kg và PN10 95 kg.
Hỏi nhanh về khớp nối DN50
Bộ DN50 gồm những gì?
Theo catalogue: đế khớp nối, bộ gá lắp vào bơm và giá đỡ ống dẫn hướng phía trên.
Bích theo tiêu chuẩn gì?
ISO 7005-92; có kích thước cho bích 6 kg và 10 kg.
Dùng ống dẫn hướng cỡ nào?
1″ / Ø33,3×3,5.
Trí tư vấn chọn khớp nối theo bơm đang dùng qua số 0344 418 984. Tham khảo khớp nối nhanh PEROTAC.
